节流压井管汇
文: 来源:官方网站 时间:2023/6/18 点击:314

一、管汇

1、定义及组成

           管汇是由多根管道交汇而成的组合体。管汇包括闸阀、管线、管子配件、压力表以及电子传感、液控系统等配件。

2、分类

   常见的管汇有节流管汇、压井管汇、泥浆管汇、注气管汇等。

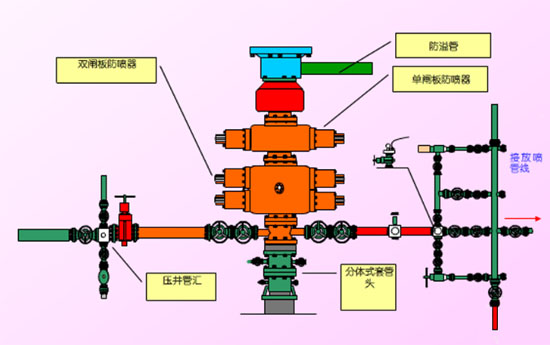

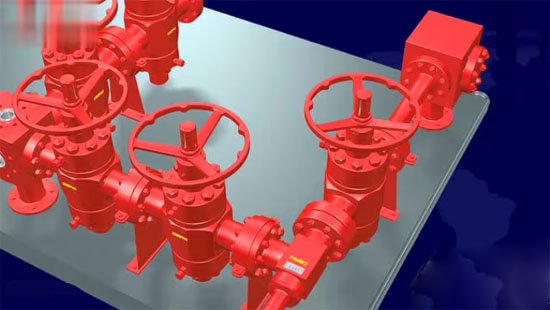

二、管汇连接


三、节流管

1、简介

(1)井涌、油气井压力控制技术

(2)防喷器关闭,利用节流阀的启闭,控制一定的套压来维持井底压力始终略大于地层压力(欠平衡钻井),避免地层流体进一步流入井内。

(3)节流阀的节流作用实施压井作业,代替出井里被污染的钻井液。

(4)井内压力升高,通过节流阀的开启与关闭来释放井内流体以控制套压。

(5)单翼、双翼、三翼(2个手动1个液动)。

2、技术参数:

•工作压力:        3000PSI-15000PSI

•工作介质:        天然气、泥浆,各种钻井液。

•主放喷通径:     3-1/16’’—4-1/16’’

•节流放喷通径:  2-1/16’’—4-1/16’’

•压井管线通径:  2-1/16’’—4-1/16’’

•温度级别:         P. U(-29℃~121℃)

•材料级别:         EE

•制造级别:         PSL3

•制造规范:         API SPEC 6A   API SPEC 16C  NACE MR-0175

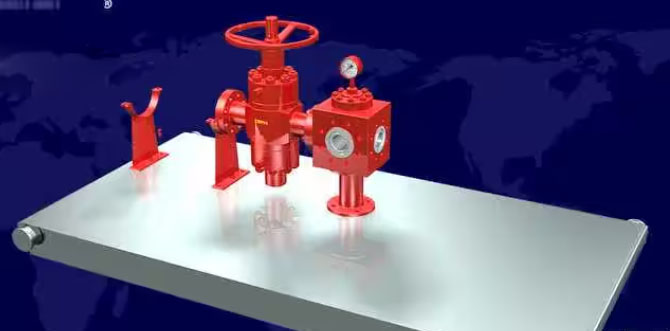

3、结构件图

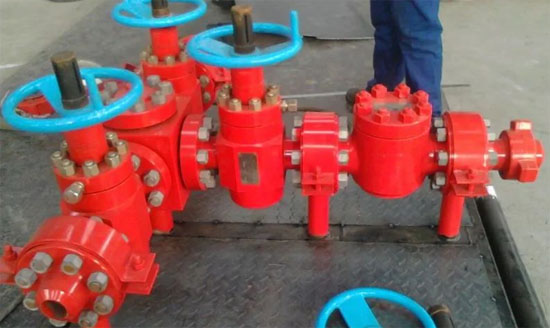

4、实物图(双翼)
  主放喷管线、左右两路节流管线、汇流管管线


5、工作状态

1)通常在钻井工作时

     节流管汇的中间主放喷管线为关闭状态。两侧的闸阀打开,调节两侧节流阀开度大小来控制井底压力。

(2)井涌或井喷、压井前

       打开平板闸阀,便于钻井液进入分离器,观察其顶部压力表数值。

       当0.7mpa,打开主放喷管线。必要时,关闭钻井液分离器。

       YQF-8000/1.5-2

       最大日处理量8000m3/d,立方米每天。

       罐体最高工作压力1.5MPa。第2次改进。

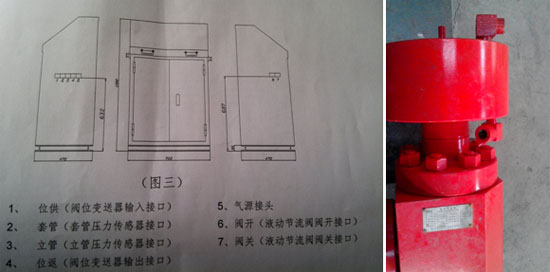

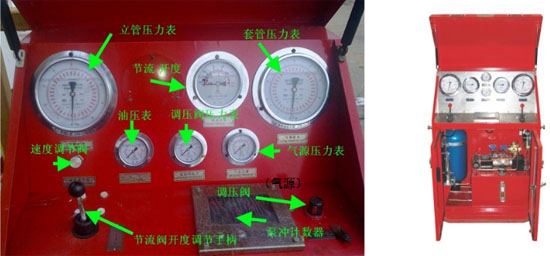

6、节流管汇控制箱:

(1)远程控制液动节流阀的开启和关闭。

(2)显示立管压力、套管压力、阀位开度大小。


(3)外部连接

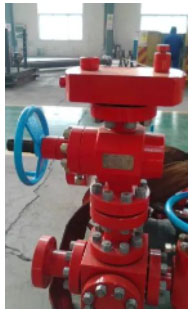

7、仪表法兰

(1)压力表

(2)传感器(远程控制、液动阀控制箱)


8、软、硬关井

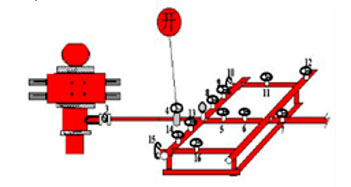

•软关井:

  溢流时,先打开节流阀一侧的通道,再关防喷器,最后关闸阀。(注意套压表数值)防止水击效应作用于井口;操作时间长,很多地层液体流入井内。


•硬关井:

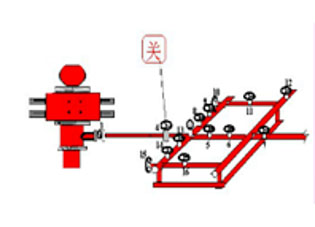

  溢流时,直接关防喷器。井涌量少,压井作业更容易;过大压力加于薄弱地层,有地裂危险,易引起井下井喷。






四、压井管汇

1、简介

(1)是油气井压力控制设备中的一个重要组成部分。

(2)作用:当不能通过钻柱正常循环时,可通过压井管汇向井中泵入(加重)钻井液,达到控制井压的目的。

(3)单翼、双翼。

2、技术参数(同节流管汇)

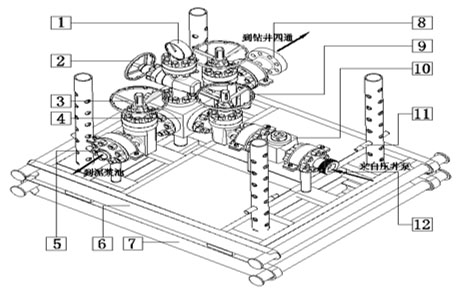

3、结构件图

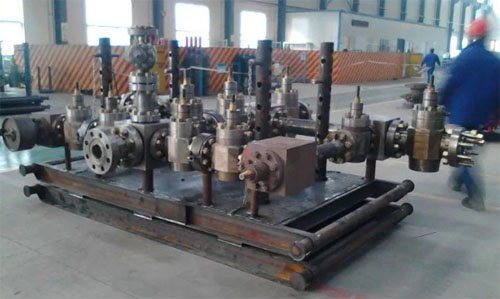

4、实物图(单翼)
主放喷管线和压井管线


5、工作状态

(1)钻井液正常循环无法正常进行情况下,利用压井管汇往井里灌钻井液。连接高压泵,使钻井液经单流阀进入井筒。

(2)全封闸板封井口时,强行灌注加重钻井液,实施压井。

6、单流阀

只允许钻井液由泥浆泵流入井筒,压井

节流管汇



压井管汇
