1.用途
节流管汇是控制井涌、实施油气井压力控制技术的必要设备。在防喷器关闭条件下，利用节流阀的启闭，控制一定的套管内压力来维持井底压力始终略大于地层压力，避免地层流体进一步流入井内。此外在实施关井时，可用节流管汇泄压以实现软关井。当井内压力升到一定极限时，通过它来放喷以保护井口。
2.组成和结构

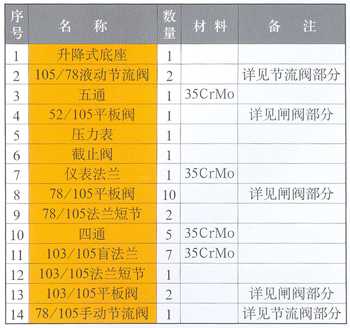

节流管汇由节流阀、闸阀、管线、管子配件、压力表等组成，见上图及闸阀部分及节流阀部分。
3.工作原理
当井内压力升高时，可通过节流管汇上的节流阀（有手动可调式、液动式和固定式三种）的开启与关闭来释放井内流体以控制套管内压力。套管内压力超过一定压差时可通过闸阀直接放喷。
4.节流管汇规格
我公司节流管汇的压力级别分为五级，即14Mpa、21 Mpa、35 Mpa 、70 Mpa 、105 Mpa。也可根据客户需求设计。
5.使用要求
⑴节流管汇所有部件工作压力应与所有防喷器组合的工作压力相匹配；
⑵节流管汇应安装在操作人员易接近的地方，安装时必须试压，其密封试验压力应等于额定工作压力；
⑶管线应尽可能平直，管线拐弯处应使用120度的铸钢弯管连接。管线应有足够大的孔径；
⑷必须安装工作压力表
⑸冬季施工，节流管汇应具有在低温工况条件下工作的性能。
|
