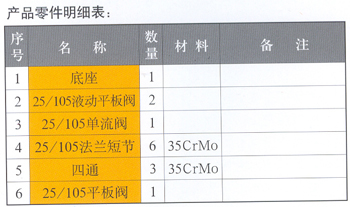

盐城神华机械制造有限公司制造的JYGH-105试压管汇装置是液压试验的配置装置,是成功控制压力技术必要的设备。在试验过程中通过试压管汇的控制可得到不同的压力效果。 一、主要规格及技术规范 公称压力:105Mpa 工作介质:水、油 工作湿度:-29℃~121℃ 公称通径:主通径:Φ25mm(1″) 旁通径:Φ25mm(1″) 连接形式:由壬连接 材料级别:EE 规范级别:PSL3 二、结构说明 本管汇的材料严格执行API Spec 16C和NACEMR0175标准规定。 该管汇是由手动平板阀一套、液动平板阀二套、四通、三通、法兰由壬等组成。 三、维修保养 推力轴承采用钙基润滑脂,可在装配时一次加满,每次使用后,应检查润滑脂的消耗情况,并及时补充,若发现变质或污染,应立即更换。 每月要检查一次阀腔内和密封脂数量,及时增补,以保证阀板与阀座间的润滑,并保证密封的可靠性。 阀杆螺纹,根据使用情况,可单独加润滑油。 若阀杆密封处泄露,可通过阀盖上的密封塑注入阀注入密封脂,当泄露严重时,要更换填料。 装置拆下停用后,要全面清洗和检查,特别是平板阀,应将阀板和阀盖、阀座、阀腔内拆洗干净,有严重磨损的零部件,要进行修理和更换,阀腔内的密封脂应更换,并重新填满。
|
